利用数传电台进行无线通信缩短电力故障停机时间

       ABB自动化公司(ABB Automation)在1999年交付给坦佩雷电力公司(Tampere Power Utility)一个MicroSCADA系统,用于监视和控制配电系统。在对原有控制系统进行现代化改造中,最新的技术方案被应用到系统配置、现场设备、通信以及人机界面。

       在更新后的控制系统中,SATELLINE无线数传电台为分离终端设备和网络控制中心之间提供小型、可靠的通信手段,其作用虽少但很重要。

       坦佩雷地区(Tampere District)配电系统包括12万个用户、48公里的110千伏线路和870公里的中压供电网。每年的总配电量是1910 GWh,大部分由自己的六台发电装置生产。其中三台使用天然气,一台采用泥煤,其余两台利用水力发电。该配电系统包括11个变电站和4个开关站。

       MicroSCADA 网络控制系统基于 Windows NT/2000 操作系统。该系统采用开放式架构,具备高可扩展性,允许使用多种通信协议和第三方软件和数据库的接口,还可以连接到互联网(Internet)和企业内部网(Intranet)。该系统也支持现代化的继电保护高级功能,这些保护继电器的安装是配电系统更新项目的一部分工作。一个专用、安全的 SCADA-LAN/WAN 网络用于内部通信。

       利用无线数传电台进行远程控制

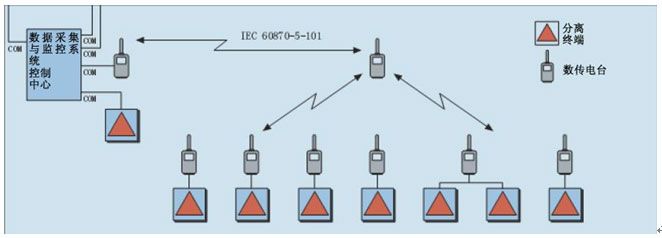

       总共有15台SATELLINE无线数传电台位于各个分离终端站,用于和控制中心进行双向通信。由于分离站是分散在一个相对广阔的区域,超出无线电覆盖范围,所以采用一个中继数传电台来传递消息。用轮询模式使用无线数传电台。位于控制中心的主设备发送分离开/关(Disconnector ON/OFF)命令到终端设备。主设备还按顺序不断轮询每台无线数传电台。被轮询的无线数传电台传送与电力线电流和电压有关的最新测量数据以及分离状态信息。

       分离设备是网络管理工具,在配电系统发生故障时,用于查找故障和不让更多的用户受到影响。

       当电力发生故障时,必须采取快速措施以尽量减少故障停机时间。对分离设备进行远程控制是必需的。在没有固定线路连接独立分离站的情况下,通过无线数传电台进行无线通信是实用而又经济的方案。
